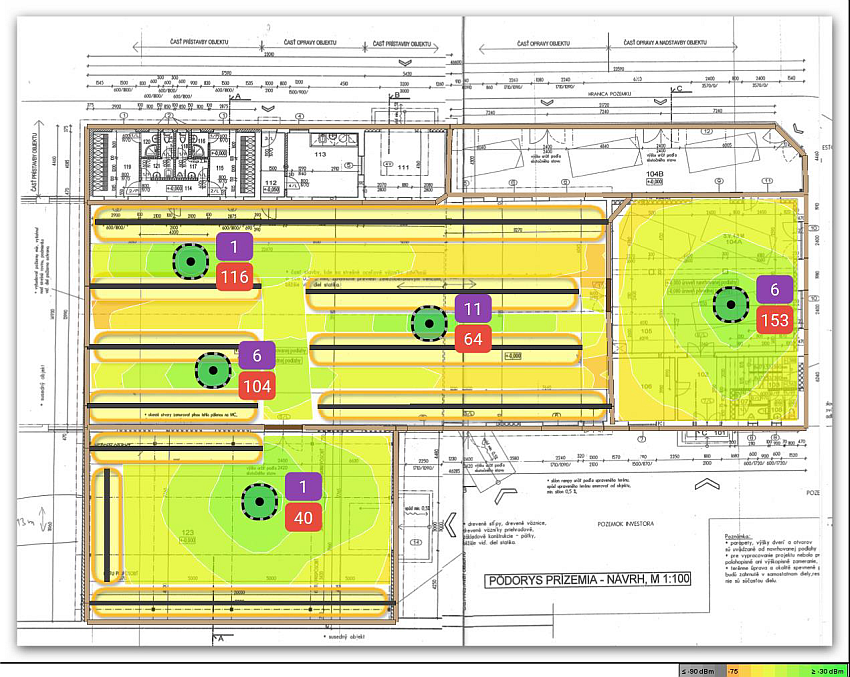

Vzorová simulace pokrytí Wi-Fi zobrazuje mapu signálu skladových prostor jednopodlažní budovy Hobby Marketu XYZ. Vnitřní a vnější příčky jsou z cihel šířky 30 cm, které představují útlum 9 dB. Jako hraniční úroveň citlivosti signálu byla stanovena úroveň signálu -75 dB pro 2,4G Hz i 5 GHz, pro sekundární signál -85 dB pro 2,4 GHz i 5 GHz. Síla záření rádií byla nastavena na 2,4 GHz na 15 dB a pro 5 GHz pásmo na 18 dB. Šířka pásma pro 2,4 GHz byla stanovena na 20 MHz a na 5 GHz na 40 MHz. Strop v místnosti je o výšce 4,5 m. Pro simulaci jsme použili access pointy TP-Link EAP 620H. Počet klientů je do 20, převážně čtečky čárových kódů a 5 notebooků.

Fialový čtvereček u umístěného AP představuje optimálně navržené nastavení kanálu na 2,4 GHz a červený na 5 GHz. Rozkanálování může být samozřejmě i jiné v závislosti na volbě šířky kanálu na 2,4 GHz a 5 GHz, stejně jako na jiném nastavení rádií.

Síla signálu na 2,4 GHz a 5 GHz současně

Síla signálu na 2,4 GHz

Síla signálu na 5 GHz

Sekundární síla signálu na 2,4 GHz a 5 GHz současně

Sekundární síla signálu na 2,4 GHz

Sekundární síla signálu na 5 GHz

Rušení kanálů-počet signálů na stejném kanálu

Rozloha

SNR – odstup-signál-šum na 5 GHz
